Хэт авсаархан IQ модуляторын хэвийсэн хянагч Автомат хэвийсэн хянагч
Онцлог
•IQ модуляторуудад зориулсан гурван гажуудлыг өгдөг. Модуляцийн форматаас хамааралгүй:
•QPSK, QAM, OFDM, SSB баталгаажсан
•Залгаад ашиглах:
Гараар тохируулга хийх шаардлагагүй Бүх зүйл автомат
•I, Q гар: Оргил болон Тэг горимд хяналт тавих Өндөр устах харьцаа: хамгийн ихдээ 50дБ
•P гар: Q+ болон Q- горимууд дээрх удирдлага Нарийвчлал: ± 2◦
• Намхан профиль: 40мм(өргөн) × 28мм(өргөн) × 8мм(өндөр)
• Өндөр тогтвортой байдал: бүрэн дижитал хэрэгжилт: Ашиглахад хялбар:
• Мини холбогчтой гар ажиллагаатай, UART2-оор дамжуулан уян хатан OEM ажиллагаатай
• Хэвийн хүчдэлийг хангах хоёр горим: a. Автомат хазайлтын удирдлага b. Хэрэглэгчийн тодорхойлсон хэвийсэн хүчдэл
Аппликейшн
•LiNbO3 болон бусад IQ модуляторууд
•QPSK, QAM, OFDM, SSB гэх мэт
• Уялдаа холбоотой дамжуулалт
Гүйцэтгэл
Зураг 1. Оддын цуваа (хянагчгүй)
Зураг 2. QPSK Constellation (хянагчтай)

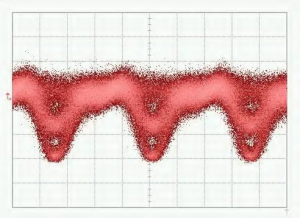

Зураг 3. QPSK-Нүдний хээ
Зураг 5. 16-QAM одны ордны хэв маяг
Зураг 4. QPSK спектр
Зураг 6. 16-QAM спектр
Үзүүлэлтүүд
| Параметр | Мин | Төрөл | Макс | Нэгж |
| Хяналтын гүйцэтгэл | ||||
| I, Q гарнууд нь дээр хянагддагТэг (Хамгийн бага) эсвэлОргил (Хамгийн их) цэг | ||||
| Усталтын харьцаа | МЕР1 | 50 | dB | |
| P гарыг удирддагQ+(баруун талд) квадрат) эсвэлQ-( зүүн квадрат) цэг | ||||
| Quad дээрх нарийвчлал | −2 | +2 | зэрэг2 | |
| Тогтворжуулалтын хугацаа | 15 | 20 | 25 | s |
| Цахилгаан | ||||
| Эерэг цахилгаан хүчдэл | +14.5 | +15 | +15.5 | V |
| Эерэг чадлын гүйдэл | 20 | 30 | mA | |
| Сөрөг хүчдэл | -15.5 | -15 | -14.5 | V |
| Сөрөг чадлын гүйдэл | 8 | 15 | mA | |
| Гаралтын хүчдэлийн хүрээ | -14.5 | +14.5 | V | |
| Дитерийн далайц | 1%Vπ | V | ||
| Оптик | ||||
| Оптик хүчийг оруулах3 | -30 | -8 | дБм | |
| Оролтын долгионы урт | 1100 | 1650 он | nm | |
1. MER нь Модуляторын устах харьцааг хэлнэ. Олдсон устах харьцаа нь ихэвчлэн модуляторын өгөгдлийн хүснэгтэд заасан модуляторын устах харьцаа юм.
2. Оролтын оптик чадал нь сонгосон хазайлтын цэг дэх оптик хүчтэй тохирохгүй байгааг анхаарна уу. Энэ нь хазайлтын хүчдэл −Vπ-ээс +Vπ хооронд хэлбэлзэх үед модулятор хянагч руу экспортлох боломжтой хамгийн их оптик хүчийг хэлнэ.
Хэрэглэгчийн интерфэйс
Зураг5. Угсралт
| Бүлэг | Үйл ажиллагаа | Тайлбар |
| Дахин тохируулах | Холбогчийг оруулаад 1 секундын дараа татаж гаргана уу | Хянагчийг дахин тохируулах |
| Хүч чадал | Хэвийлт хянагчийн тэжээлийн эх үүсвэр | V- цахилгаан тэжээлийн сөрөг электродыг холбодог |
| V+ нь цахилгаан тэжээлийн эерэг электродыг холбодог | ||
| Дунд порт нь газардуулгын электродтой холбогддог | ||
| Туйлын1 | PLRI: Холбогчийг оруулах эсвэл татаж гаргах | үсрэлтгүй: Хоосон горим; үсрэлттэй: Оргил горим |
| PLRQ: Холбогчийг оруулах эсвэл татаж гаргах | үсрэлтгүй: Хоосон горим; үсрэлттэй: Оргил горим | |
| PLRP: Холбогчийг оруулах эсвэл татаж гаргах | холбогчгүй: Q+ горим; холбогчтой: Q- горим | |
| LED | Байнга асаалттай | Тогтвортой нөхцөлд ажиллах |
| 0.2 секунд тутамд асаах-унтраах эсвэл унтраах | Өгөгдлийг боловсруулж, хяналтын цэгийг хайж байна | |
| 1 секунд тутамд асаах-унтраах эсвэл унтраах | Оптик оролтын хүч хэт сул байна | |
| 3 секунд тутамд асаах-унтраах эсвэл унтраах | Оптик оролтын хүч хэт өндөр байна | |
| PD2 | Фотодиодтой холбогдоно уу | PD порт нь фотодиодын катодыг холбодог |
| GND порт нь фотодиодын анодыг холбодог | ||
| Хэвийлттэй хүчдэл | In, I: I гарны хэвийсэн хүчдэл | Ip: Эерэг тал; In: Сөрөг тал эсвэл газар |
| Qn, Qp: Q гарны хэвийсэн хүчдэл | Qp: Эерэг тал; Qn: Сөрөг тал эсвэл газар | |
| Pn, Pp: P гарны хэвийсэн хүчдэл | Pp: Эерэг тал; Pn: Сөрөг тал эсвэл газар | |
| UART | UART-аар дамжуулан хянагчийг ажиллуулна уу | 3.3: 3.3V лавлах хүчдэл |
| GND: Газар | ||
| RX: Хянагчийн хүлээн авалт | ||
| TX: Хянагчийн дамжуулалт |
1 Туйлын утга нь системийн RF дохионоос хамаарна. Системд RF дохио байхгүй үед туйлын утга эерэг байх ёстой. RF дохионы далайц тодорхой түвшингээс их байвал туйлын утга эерэгээс сөрөг болж өөрчлөгдөнө. Энэ үед Тэг цэг болон Оргил цэгүүд хоорондоо солигдоно. Q+ цэг болон Q- цэгүүд мөн хоорондоо солигдоно. Туйлын утга солих нь хэрэглэгчдэд туйлын утгыг өөрчлөх боломжийг олгодог.
үйл ажиллагааны цэгүүдийг өөрчлөхгүйгээр шууд.
2Хяналтын фотодиод эсвэл модуляторын фотодиод ашиглах хоёрын хооронд зөвхөн нэг сонголтыг сонгох хэрэгтэй. Лабораторийн туршилтанд хянагчийн фотодиод ашиглахыг хоёр шалтгаанаар зөвлөж байна. Нэгдүгээрт, хянагчийн фотодиод нь чанарыг баталгаажуулсан. Хоёрдугаарт, оролтын гэрлийн эрчмийг тохируулах нь илүү хялбар байдаг. Хэрэв модуляторын дотоод фотодиод ашиглаж байгаа бол фотодиодын гаралтын гүйдэл нь оролтын чадалтай хатуу пропорциональ байгаа эсэхийг шалгаарай.
