Rof Цахилгаан оптик модулятор 1550нм AM цуврал эрчимжүүлэгч модулятор 40G
Онцлог
* Оруулах алдагдал бага
* Өндөр зурвасын өргөн
* Хагас долгионы бага хүчдэл
* Тохируулах сонголт
Өргөдөл
⚫ ROF системүүд
⚫ Квантын түлхүүрийн тархалт
⚫ Лазер мэдрэгч систем
⚫ Хажуугийн зурвасын модуляц
| Роф-AM цуврал | Роф-AM-07 | Роф-AM-08 | Роф- AM-10 | Роф-АМ-13 | Роф-AM-15 | |||
| Ажиллах долгионы урт | 780нм | 850нм | 1064нм | 1310нм | 1550нм | |||
| Дамжуулах зурвасын өргөн | 10 ГГц | 10 ГГц | 10/20GHz | 2.5 ГГц | 50GHz | 10 ГГц | 20 ГГц | 40 ГГц |
| Оруулах алдагдал | ＜5дБ | ＜5дБ | ＜5дБ | ＜5дБ | ＜4дБ | |||
| Устах харьцаа @ DC | ＞20дБ | ＞20дБ | ＞20дБ | ＞20дБ | ＞20дБ | |||
| VΠ @RF (1KHz) | ＜3V | ＜3V | ＜4V | <3.5V | ＜6V | <5V | ||
| VΠ @Хязгаарлалт | ＜3.5V | ＜3.5V | ＜5V | <5V | <8V | <7V | ||
Захиалгын мэдээлэл
| Роф | AM | XX | XXG | XX | XX | XX |
| Төрөл: AM --- Эрчим хүчний модулятор | Долгионы урт: 07---780нм 10---1060нм 13---1310нм 15---1550нм | зурвасын өргөн: 10 ГГц 20 ГГц 40 ГГц 50 ГГц
| PD монитор: PD --- PD-тэй | In-Out Fiber төрөл: PP---PM/PM
| Оптик холбогч: FA---FC/APC FP---FC/PC SP --- Тохируулга |
R-AM-15-40G
Долгионы урт 1550нм 40ГГц эрчимтэй модулятор
| Параметр | Тэмдэг | Мин | Төрөл | Макс | Нэгж | ||||
| Оптик параметрүүд | |||||||||
| Ажиллах долгионы урт | l | 1530 | 1550 | 1565 | nm | ||||
| Оруулах алдагдал | IL | 4 | 5 | dB | |||||
| Оптик өгөөжийн алдагдал | ORL | -45 | dB | ||||||
| Устах харьцаа @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Динамик устах харьцаа | DER | 13 | dB | ||||||
| Оптик шилэн | Оролтпорт | Панда Ерөнхий сайд Фүжикура С.М | |||||||
| гаралтын порт | Панда Ерөнхий сайд Фүжикура С.М | ||||||||
| Оптик шилэн интерфейс | FC/PC、FC/APC Эсвэл зааж өгөх хэрэглэгч | ||||||||
| Цахилгааны параметрүүд | |||||||||
| Ашиглалтын зурвасын өргөн（-3дБ) | S21 | 28 | 30 | GHz | |||||
| Хагас долгионы хүчдэл Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Хязгаарлалт | @Хязгаарлалт |
| 6 | 7 | V | ||||
| Цахилгаан буцах алдагдал | S11 | -12 | -10 | dB | |||||
| Оролтын эсэргүүцэл | RF | ZRF | 50 | W | |||||
| Хязгаарлалт | ZХЭВСГЭЛ | 1M | W | ||||||
| Цахилгаан интерфейс | V(е) | ||||||||
Хязгаарлалтын нөхцөл
| Параметр | Тэмдэг | Нэгж | Мин | Төрөл | Макс |
| Оруулах оптик хүч | Pонд, Макс | дБм | 20 | ||
| RF-ийн хүчийг оруулах | дБм | 28 | |||
| хэвийсэн хүчдэл | Vbias | V | -15 | 15 | |
| Ашиглалтын температур | Топ | ℃ | -10 | 60 | |
| Хадгалах температур | Ц | ℃ | -40 | 85 | |
| Чийгшил | RH | % | 5 | 90 |

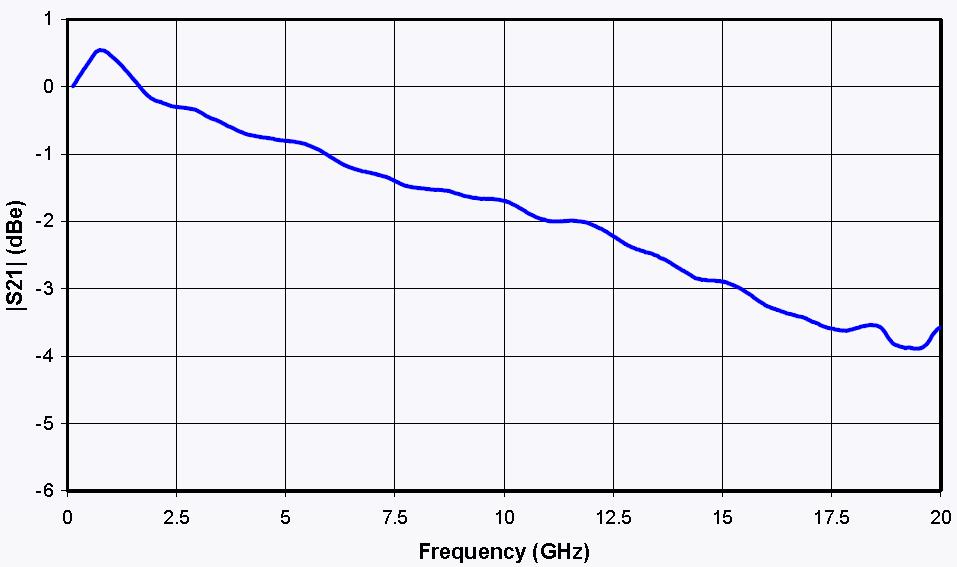

S21 муруй
&S11 муруй
S21&s11 муруй
Механик диаграм
| ПОРТ | Тэмдэг | Анхаарна уу |
| онд | Оптик оролтын порт | PM Fiber (125μm/250μm) |
| Гадагшаа | Оптик гаралтын порт | PM болон SMF сонголт |
| RF | RF оролтын порт | SMA(f) |
| Хязгаарлалт | Хязгаарлалтын хяналтын порт | 1,2 хазайлт, 34-N/C |
Rofea Optoelectronics нь арилжааны цахилгаан оптик модулятор, фазын модулятор, эрчимжүүлэгч модулятор, фотодетектор, лазер гэрлийн эх үүсвэр, DFB лазер, оптик өсгөгч, EDFA, SLD лазер, QPSK модуляц, импульсийн лазер, гэрлийн мэдрэгч, тэнцвэржүүлсэн драйвер зэрэг бүтээгдэхүүний шугамыг санал болгож байна. , Шилэн кабелийн өсгөгч, Оптик тэжээлийн тоолуур, Өргөн зурвасын лазер, Тохируулах лазер, Оптик илрүүлэгч, Лазер диодын драйвер, Шилэн өсгөгч. Мөн бид 1*4 массив фазын модулятор, хэт бага Vpi, хэт өндөр устах харьцааны модулятор зэрэг олон тусгай модуляторуудыг ихэвчлэн их дээд сургууль, хүрээлэнгүүдэд ашигладаг.
Манай бүтээгдэхүүнүүд танд болон таны судалгаанд тустай байх болно гэж найдаж байна.
